SOLENOIDE PER SERRATURA ELETTRICA

I solenoidi sono fondamentalmente elettromagneti: sono fatti di una bobina di filo di rame con un'armatura (un perno di metallo) nel mezzo. Quando la bobina è eccitata, il perno viene tirato nel centro della bobina. Questo rende il solenoide in grado di tirare da un'estremità.

Questo solenoide in particolare è molto potente, ed ha un perno con un taglio inclinato e una robusta staffa di montaggio. Si tratta fondamentalmente di una serratura elettronica, progettata per aprire/chiudere un armadietto standard o di sicurezza o una porta. Normalmente il blocco è attivo in modo che non è possibile aprire la porta perché il perno a taglio ne impedisce l’apertura. Quando si applica una tensione tra 9-12VDC, il perno rientra in modo che non sporga più e la porta può essere aperta.

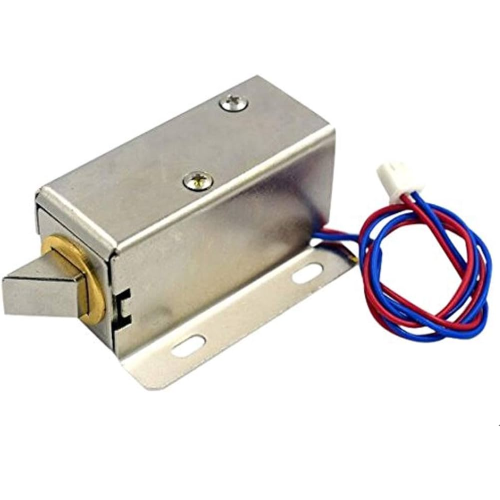

Il solenoide viene venduto con il perno inclinato nella direzione visibile in foto ma è possibile smontarlo tramite 2 viti e ruotarlo di 90-180-270° per adattarsi al meglio all’utilizzo desiderato.
Per comandare il solenoide normalmente si usa un transistor di potenza e un diodo;inoltre,dato che il solenoide consuma circa 0.6 Amp.sotto tensione,è necessaria una sorgente di alimentazione adeguata.

Specifiche tecniche:

Alimentazione nominale:12VDC (è possibile utilizzare tensioni tra 9-12 DC volts, ma con tensione più bassa si riduce la forza di spostamento)
Consumo quando eccitato: 650mA a 12V, 500 mA a 9V
Progettato per un tempo di attivazione di tipico di 1-10 secondi,altrimenti si può surriscaldare.
Dimensioni massime: 41.85mm x 53.57mm x 27.59mm
Dimensioni: 23.57mm x 67.47mm x 27.59mm
Lunghezza del filo avvolto: 222 mm
Peso: 150 grammi
