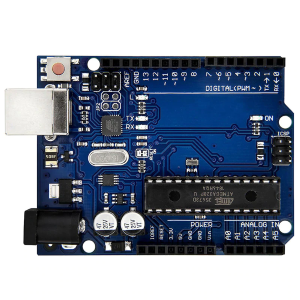

SCHEDA " UNO REV.3" COMPATIBILE CON CAVO USB

Descrizione

Scheda elettronica "UNO Rev.3" basata sul microcontrollore Atmega328. Dispone di 14 ingressi/uscite digitali (di cui 6 possono essere utilizzate come uscite PWM), 6 ingressi analogici, un cristallo oscillatore a 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP e un pulsante di reset.
Contiene tutto il necessario per supportare il microcontrollore; per iniziare basta connettersi a un computer tramite il cavo USB in dotazione o alimentarla con un trasformatore AC/DC o una batteria. La UNO si differenzia da tutte le schede precedenti in quanto non utilizza il convertitore USB-seriale FTDI ma un microcontrollere Atmega16U2 programmato come un convertitore USB-seriale.

In caso di non riconoscimento della scheda da parte del PC è necessario scaricare il driver per il convertitore CH340 al link
http://www.wch.cn/download/CH341SER_ZIP.html

Caratteristiche tecniche:

Microcontrollore: ATmega328
Tensione operativa: 5 V
Alimentazione:
- da 7 a 12 V (tramite plug dim.5.5 x 2.1)
- 5 V (tramite porta USB)
Tensione di alimentazione (limiti): 6-20V
Ingressi/uscite Digitali: 14 (di cui 6 possono essere utilizzate come uscite PWM)
Ingressi analogici: 6
Corrente Dc per pin I/O: 40 mA
Corrente DC per pin 3,3 V: 50 mA
Memoria Flash: 32 kB (di cui 0,5 kB utilizzati dal bootloader)
SRAM: 2 kB
EEPROM: 1 kB
Velocità di Clock : 16 MHz
