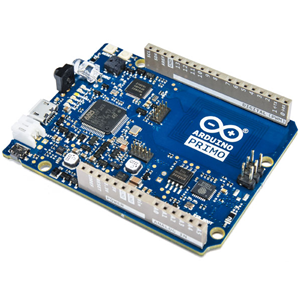

SCHEDA ARDUINO PRIMO

Descrizione

Arduino Primo è stato progettato specificatamente per prototipare applicazioni IoT, elettronica wearable (indossabile), sensoristica connessa e domotica. Il processore principale è un’ARM Cortex M4F a 32-bit funzionante a 64 MHz di clock, con 64 kb di RAM e memoria flash da 512 kB. A fianco del processore principale, se ne trova uno di servizio a 32 bit: si tratta di un STM32F103R8T6, prodotto dalla ST Microelectronics, la cui funzione principale è fare da interfaccia USB/UART per la comunicazione con l’esterno; le altre funzioni sono CMSIS-DAP, GPIO expander, power management, interfaccia IrDA (infrarossi) composta da un LED trasmittente e un ricevitore IR amplificato.

Arduino Primo dispone di Bluetooth Smart (per l’esattezza è un BLE versione 4.2); Wi-Fi; funzionalità NFC on-board; interfaccia ottica IR; un blocco caricabatteria (con cui caricare un accumulatore per far funzionare autonomamente la board); un buzzer; gli Header per le connessioni con l’esterno e l’interfacciamento a sensori di vario tipo (che sono compatibili con la Arduino UNO rev. 3); tre pulsanti, dei quali uno è il classico reset e due sono riservati ad applicazioni dell’utente. Un pulsante (ESP button) permette anche di far entrare l’ESP2866 in modalità bootloader, laddove serva effettuare l’upgrade del firmware.

Sul lato inferiore della board ci sono i pad per formare eventualmente due ponticelli (sono racchiusi dalla serigrafia che riporta il simbolo della batteria) ovvero dei solder bridge da poter saldare per regolare la velocità di carica della batteria che può alimentare la scheda. Siccome per far funzionare Arduino Primo è prevista un’alimentazione di 5 volt, a bordo sono presenti regolatori di tensione per fornire i 3,3 V con cui funzionano i SoC della Nordic Semiconductor e il microcontrollore STM32, oltre ad altra componentistica che non accetta i 5 volt.

Specifiche tecniche:
Tensione d’alimentazione: 5 V
Assorbimento: tipico 94 mA
Core principale: SoC Nordic nRF52 832
ARM Cortex M4 32 bit con FPU, clock a 64 MHz
Memoria Flash 512 KB
SRAM 64KB
Corrente I/O di 15 mA
Digital I/O Pin: 20 con 12 PWM
Analog Input Pin: 6
Interfacce: 1 I²C, 1 I²S, 1 SPI, 1 UART
Bluetooth Smart (BLE 4.0) con potenza TX fino a +4dBm ed RX -96dBm in BLE
NFC-A Listen Mode Operation, 13,56 MHz, 106 kbps di bit-rate e modalità wake-on-field low power field detection (SENSE) mode.
Gestore WiFi
- Processore: ESP8266
- Architettura Tensilica Xtensa LX106 32 bit
- Flash Memory 4 MB
- Clock 80 MHz
- WiFi 802.11 b/g/n 2,4 GHz, supporto WPA/WPA2
- Tempo di wake up < 2 ms
Microcontrollore di servizio: STM32F103R8T6
Funzione principale: interfaccia USB/UART
Altre funzioni: CMSIS-DAP, GPIO expander, power management, IrDA
Dimensioni (mm): 68,5x53x10,4
