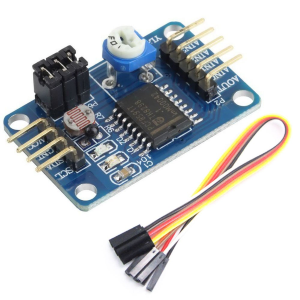

MODULO CONVERTITORE ADC/DAC PCF8591

Descrizione

Modulo convertitore ADC/DAC a 8 bit con integrato PCF8591.

Il PCF8591 è un dispositivo di acquisizione dati CMOS a 8 bit integrato monoliticamente, alimentato individualmente, a bassa potenza. Il PCF8591 ha quattro ingressi analogici, un'uscita analogica e un'interfaccia bus I2C seriale.

I tre pin di indirizzo A0, A1 e A2 del PCF8591 possono essere utilizzati per la programmazione dell'indirizzo hardware, consentendo l'accesso a otto dispositivi PCF8591 sullo stesso bus I2C senza la necessità di hardware aggiuntivo.

I segnali di indirizzo, controllo e dati dell'ingresso e dell'uscita del dispositivo PCF8591 vengono trasmessi in modo seriale tramite un bus I2C bidirezionale a due linee.



Caratteristiche:

Il modulo supporta l'acquisizione dell'ingresso di tensione esterno a 4 canali (intervallo di ingresso di tensione 0 ~ 5 V)

Modulo fotoresistore integrato, pe run valore accurato dell'intensità della luce ambientale.

Termistore integrato nel modulo, è possibile acquisire la temperatura precisa attraverso il valore AD

Acquisizione dell'ingresso di tensione 0~5V a 1 canale integrato nel modulo (tramite il trimmer blu per regolare la tensione di ingresso)

Il modulo ha un indicatore di alimentazione (l'indicatore si illumina quando il modulo è alimentato)

Il modulo ha un indicatore di uscita DA, quando la tensione dell'interfaccia di uscita DA del modulo raggiunge un certo valore, si accenderà l'indicatore di uscita DA della scheda, maggiore è la tensione, più luminosa è la spia.

Dimensioni del PCB del modulo: 3,6 cm * 2,3 cm





Disposizioni del ponticello di cortocircuito del modulo:

Il modulo ha tre ponticelli di cortocircuito, rispettivamente, come segue:

P4 con ponticello seleziona il circuito di accesso al termistore

P5 con ponticello, seleziona il circuito di accesso al resistore fotosensibile

P6 con ponticello, seleziona il circuito di accesso alla tensione regolabile 0-5V
