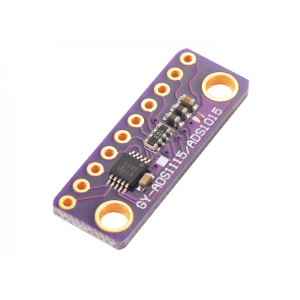

MODULO CONVERTITORE ADC 16BIT CON ADS1115

Per i microcontrollori senza convertitore analogico-digitale o quando si desidera un ADC di precisione superiore, l'ADS1115 fornisce la precisione a 16 bit di 860 campioni / secondo su I2C. Il chip può essere configurato a 4 canali di ingresso singoli o due canali differenziali. In più, include anche un amplificatore di guadagno programmabile, fino a x16, per aumentare i segnali singoli / differenziali più piccoli per tutta la gamma. Questo ADC è veramente versatile perché può funzionare da 2V a 5V di alimentazione , può misurare una vasta gamma di segnali ed è molto facile da usare. E veramente un grande convertitore a 16 bit generico.

Il chip è abbastanza piccolo da permettere di montarlo su una scheda di breakout con ferriti per mantenere l'AVDD e AGND silenziosi. L'interfaccia avviene tramite lo standard I2C. L'indirizzo può essere modificato in una delle quattro opzioni (vedere la tabella di dati della tabella 5) in modo che sia possibile collegare fino a 4 ADS1115 su un solo bus I2C a 2 fili per 16 ingressi singoli.

Caratteristiche:
Tensione di funzionamento molto ampia: da 2.0V a 5.5V
basso consumo di corrente: Modalità continua: solo 150 uA Modalità single shot: Autoshutdown
data rate: da 8 S/s a 860 S/s
Riferimento di tensione interno ad alta stabilità e oscillatore interno
Interfaccia I2C con indirizzi selezionabili
Possibilità di 4 ingressi singoli o 2 differenziali
Il convertitore utilizza indirizzi a 7 bit I2C a scelta tra 0x48-0x4B, selezionabili con i ponticelli.
