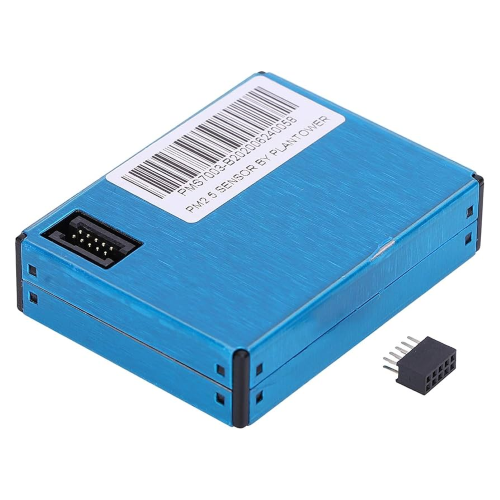

SENSORE LASER DI POLVERE PMS7003

Sensore laser digitale PMS7003 PM2.5, in grado di misurare il numero particelle in sospensione in un volume unitario di aria utilizzando la teoria della dispersione della luce e cioè la dispersione della radiazione laser nelle particelle sospese nell’aria, rilevando la luce diffusa con un angolo specifico, al fine di ottenere l'intensità di diffusione rispetto ad una curva temporale. I dati misurati vengono così raccolti ed elaborati da un microprocessore che mediante trasformate di Fourier e attraverso una serie di algoritmi complessi possiamo ottenere il numero di particelle e nello specifico il numero di particelle per dimensione differente.

SPECIFICHE TECNICHE:

Tensione di funzionamento: 4.95 ~ 5.05Vcc
Corrente massima: 120mA
Misurazione particolato: 0.3 ~ 10, 1.0 ~ 2.5, 2.5 ~ 10 (um)
Campo di misura pm: 0 ~ 500 ug/m3
Corrente standby: = 200µA
Tempo di risposta: = 10 s
Temperatura di esercizio: -20 ~ 50°C
Intervallo umidità: 0 ~ 99% RH

Requisiti di alimentazione:
Ripple della tensione inferiore a 100mV
Tensione di alimentazione: 4.95 ~ 5.05Vcc
Potenza necessaria: >1W (5Vcc @ 200mA)


MODALITA’ DI CONNESSIONE:

1. VCC 6. NC
2. VCC 7. RX
3. GND 8. NC
4. GND 9. TX
5. RESET 10. SET

Connettore passo: 1.27 mm

Dimensioni del modulo: 48 x 37 x 12 mm

Per maggiori informazioni puoi scaricare la scheda tecnica allegata
